Topologi rangkaian adalah susunan pelbagai elemen (link, nod, dan lain-lain) daripada komputer atau rangkaian biologi. Pada asasnya, ia adalah topologi struktur rangkaian,dan mungkin digambarkan secara fizikal atau secara logik. Topologi fizikal merujuk kepada penempatan pelbagai komponen rangkaian, termasuk lokasi peranti dan pemasangan kabel, manakala topologi logik menunjukkan bagaimana aliran data dalam rangkaian, tanpa mengira bentuk fizikalnya. Jarak antara nod, saling hubungan fizikal, kadar penghantaran, dan / atau jenis isyarat mungkin berbeza di antara dua rangkaian, namun topologi mereka mungkin sama.
Topologi rangkaian juga merupakan corak penyambungan yang digunakan antara nod-nod dalam sesuatu rangkaian. Toppologi yang berlainan akan mengendalikan permintaan perkhidmatan klien dengan cara yang berlainan dan ia juga memengaruhi beberapa perkara iaitu;
- Peranti-peranti yang diperlukan
- Prestasi rangkaian
- Perkembangan rangkaian (kebolehan naiktaraf rangkaian)
Topologi rangkaian: 1. fizikal
1. Linear Bus
2. Ring / Star-wired
3. Star
4. Tree / Hybrid
5. Mesh
1. Linear Bus
- Dalam topologi bas, semua komputer disambung kepada bas sebagai cabang daripada talian umum dan talian umum ini dipanggil 'trunk' (juga dikeali sebagai backbone atau segmen).
- Setiap nod dalam topologi bas mempunyai alamat yang unik. Sebarang mesej, bersama dengan maklumat penghantar-penerima daripada sesuatu nod akan dihantar kepada semua nod yang lain dan setiap nod akan memeriksa mesej tersebut tetapi nod yang tujui sahaja yang menerima mesej tersebut. Jika terdapat dua nod yang menghantar mesej secara serentak, pelanggaran antara dua mesej berlaku dan menghasilkan satu gangguan elektrik yang boleh dikesan oleh penghantar asal mesej. Penghantar asal akan mengeluarkan satu isyarat untuk menyekat supaya semua nod yang lain akan menghentikan penghantaran mesej untuk satu tempoh masa tertentu.
- Rangkaian tidak dapat berfungsi apabila talian bas gagal.
- Ethernet and 'Local Talk networks' menggunakan topologi ini .
2. Ring / Star-wired
- Topologi gelang menyambungkan komputer-komputer kepada satu litar yang sama dan membentuk satu gegelung selanjar. Dalam susunan ini, tiada penghujung seperti dalam topologi bas. Mesej dari sesuatu komputer bergerak dari satu komputer ke komputer yang lain dalam bentuk gegelung.
- Mesej dalam topologi gelang dihantar melalui penghantaran token. Token merupakan satu mesej yang dihantar dari satu komputer ke komputer yang lain. Hanya komputer yang memegang token itu boleh menghantar mesej. Komputer yang menghantar mesej itu akan mengubah token dengan meletakkan maklumat penerima kepada tokennnya. Mesej dan maklumat berkenaan dihantar sekitar gelang sehingga mesej diterima oleh penerima yang dinyatakan didalam token itu dan proses ini akan berulang semula. Token bergerak dengan laju dan hampir sama dengan kelajuan cahaya. Dalam masa satu saat, token boleh bergerak 10,000 kali mengelilingi satu gelang berdiameter 200 meter.
- Perbezaan utama antara bas dan cincin adalah bahawa topologi cincin tidak memerlukan penamatan. Oleh kerana sistem tersebut dihubungkan semua bersama-sama dalam gelung, tidak ada permulaan dan titik akhir kerana ada dengan topologi bas.
- Tiada terminator dan tiada isyarat melantun kembali.
3. Star
- Setiap nod dalam topologi bintang disambung kepada talian yang berasingan dan semuanya menghala ke stesen yang sama (Pelayan) atau stesen pusat. Biasanya satu hab digunakan.
- Dalam rangkaian kawasan tempatan dengan topologi bintang, setiap tuan rumah rangkaian disambungkan kepada hab pusat dengan sambungan titik ke titik. Dalam topologi bintang, setiap nod (stesen kerja komputer atau apa-apa perisian lain) disambung ke nod pusat dipanggil hub atau switch. Suis pelayan dan peralatan lain adalah pelanggan. Rangkaian ini tidak semestinya menyerupai bintang untuk diklasifikasikan sebagai rangkaian bintang, tetapi semua nod dalam rangkaian mesti disambungkan ke satu peranti pusat. Semua trafik yang merentasi rangkaian melalui hab pusat. Hub bertindak sebagai pengulang isyarat. Topologi bintang ini dianggap topologi yang paling mudah untuk mereka bentuk dan melaksanakan. Satu kelebihan topologi bintang adalah kesederhanaan menambah nod tambahan. Kelemahan utama topologi bintang ialah hab mewakili satu titik kegagalan.
4. Tree / Hybrid
- Boleh menggabungkan struktur seperti cincin, bintang dan rangkaian bas dalam satu rangkaian besar
- Ia terdiri daripada kumpulan stesen kerja bintang-konfigurasi dihubungkan dengan linear kabel tulang belakang bas.
- Benarkan untuk pengembangan rangkaian yang sedia ada, dan membolehkan sekolah untuk mengkonfigurasi rangkaian untuk memenuhi keperluan mereka.
5. Mesh
- Komputer telah berlebihan sambungan fizikal antara satu sama lain

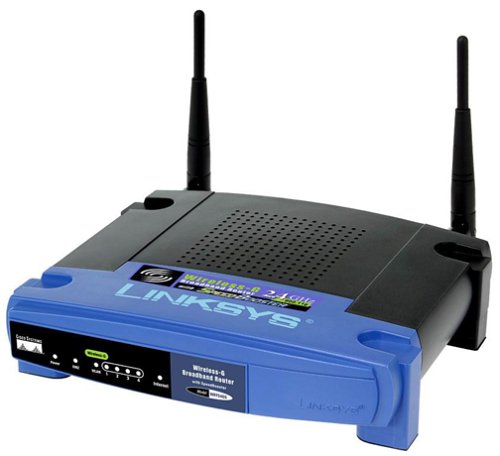

- Apabila rangkaian mesh adalah WAN (seperti Internet), atau LAN yang dibahagikan ke dalam pelbagai subnet, router membuat keputusan mengenai yang mana satu di laluan pelbagai ada akan diambil.
- Tentukan berdasarkan yang mana satu adalah yang paling 'berkesan'.
Topologi rangkaian: 2. Logikal
Adalah bagaimana sistem berkomunikasi merentasi topologi fizikal dan cara bahawa isyarat bertindak ke atas media rangkaian, atau cara bahawa data melalui rangkaian dari satu peranti ke depan tanpa mengambil kira sambungan fizikal peranti. Terdapat 2 jenis iaitu : 1. shared media topology 2. token-based topology
Topologi rangkaian Logik: 1. Shared Media
Dalam topologi media bersama, semua sistem mempunyai keupayaan untuk mengakses susun atur fizikal setiap kali mereka memerlukannya.
- Kelebihan: Sistem tersebut mempunyai akses yang tidak terhad kepada media fizikal.
- Kelemahan: Pertembungan -Jika dua sistem menghantar maklumat di luar pada wayar pada masa yang sama, paket berlanggar dan membunuh kedua-dua paket. Jika menambah lebih banyak sistem untuk rangkaian, ada peluang yang lebih besar untuk pertembungan.
- Untuk membantu mengurangkan bilangan perlanggaran, banyak rangkaian dipecahkan kepada beberapa rangkaian yang lebih kecil dengan penggunaan suis atau hub, dan setiap rangkaian kemudiannya dirujuk sebagai perlanggaran sendiri.
- Contoh: Ethernet
Topologi rangkaian Logik: 2. Token Based
- Mempunyai tanda yang bergerak di seluruh rangkaian.
- Apabila sistem yang perlu menghantar paket, ia menangkap cara yang kira wayar, melekat kepada paket yang telah dihantar dan menghantar semula pada wayar.
- Sebagai cara yang bergerak di seluruh rangkaian, setiap sistem memeriksa token.
- Apabila paket tiba di sistem destinasi, sistem-sistem menyalin maklumat kira wayar dan cara yang meneruskan perjalanan sehingga ia mendapat kembali kepada penghantar.
- Apabila penghantar menerima token belakang, ia menarik cara yang luar wayar dan menghantar tanda kosong baru untuk digunakan oleh mesin seterusnya.
- Kelebihan: Tidak mempunyai masalah perlanggaran sama yang rangkaian yang berasaskan Ethernet lakukan kerana keperluan untuk memiliki tanda itu untuk berkomunikasi.
- Kelemahan: Latency -Kerana setiap mesin perlu menunggu sehingga ia boleh menggunakan token tersebut, sering terdapat kelewatan apabila komunikasi sebenarnya berlaku.
- Rangkaian berasaskan Token-biasanya dikonfigurasikan di gelanggang fizikal topologi kerana cara yang perlu disampaikan kembali kepada mesin pemula untuk itu untuk melepaskan.
- Cincin topologi terbaik memudahkan keperluan ini.
REFLEKSI :
Daripada apa yang dipelajari dalam topik ini saya dapat mengetahui jenis-jenis rangkaian ada dan tempat-tempat yang sesuai untuk digunakan. Saya juga mempelajari bagaimana sesuatu topologi rangkaian itu digunakan. Saya dan rakan-rakan juga diberi tugasan untuk menghasilkan jenis topologi rangkaian yang ada denagn menggunakan tali dan kertas. Dengan adanya aktiviti seperti ini menjadikan saya lebih memahami setiap penerangan dalam setiap topologi ini. Kami juga menjadi lebih bersemangat dengan adanya aktiviti sebegini, malahan ia dapat memudahkan saya dan rakan-rakan dalam memahami topik ini.
